För vattensköljning av kretskort

Vattensköljning av kretskort är en metod för att rengöra det tillverkade kretskortet. Under tillverkningsprocessen finns vissa kemikalier och damm kvar på substratet, vilket kan orsaka fel på kretsen eller påverka de elektroniska komponenternas prestanda.



Därför kan vattenspolning ta bort dessa rester genom att använda specifika rengöringsmedel och högtrycksvattenflöde, vilket säkerställer att ytan på det tryckta kretskortet är ren, vilket förbättrar dess kvalitet och tillförlitlighet.



Tryckt kretskort är en av de viktiga komponenterna i elektroniska produkter, som har funktionen av kretsanslutning och signalöverföring. För att säkerställa kvaliteten och långsiktig stabilitet hos det tryckta kretskortet är det ofta nödvändigt att tvätta det tryckta kretskortet i produktionsprocessen.



Vattensköljningen är att skicka in det tryckta kretskortet som har tryckts, guldpläterats eller lödmotstånd in i tvättmaskinen för tvätt. Dess syfte är att rengöra resterande kemiska medel och damm på ytan, för att säkerställa att kretskortet är helt fritt från oljesmuts, inga rester, torrt och inget vatten för vidare behandling.



I vattensköljningsprocessen kommer det tryckta kretskortet först att förrengöras, det vill säga kortet kommer att läggas i rengöringstanken, och kopparslaggen, damm kommer att sköljas ner av det forcerade luftflödet. Därefter kommer masterwash. Detta steg är att göra brädet i rengöringstanken, med den speciella pumpen för att sopa vattnet för att tvätta ytans smuts, emulsionstryckvätska, kvarvarande lim, etc.. Sedan sköljs den, vilket främst är för att få brädet att passera tvätttanken inom en viss tid för att ta bort restkomponenterna i tvättvattnet och minska störningen av föroreningar vid nästa process.



Det är värt att notera att vattensköljning kräver användning av avjoniserat vatten av hög kvalitet, eftersom avjoniserat vatten inte innehåller joner, bakterier och föroreningar är ett nödvändigt villkor för produktion av elektroniska kretskort.

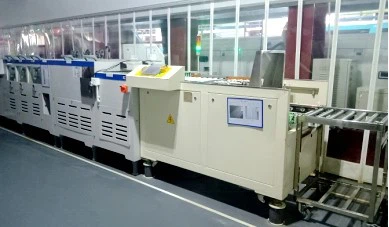

Bild: Produktionslinjen för vattensköljning



Vattenspolningens inverkan på kvaliteten inkluderar följande aspekter:



1. Borttagning av rester: PCb-tillverkningsprocessen kommer att producera en mängd olika rester, såsom svetsrester, olja, damm och så vidare. Om dessa rester inte rengörs noggrant kan de påverka brädans prestanda och tillförlitlighet negativt. Skivtvätt kan ta bort dessa rester, vilket säkerställer skivans kvalitet.



2. Undvik kortslutning: det finns många små kretsanslutningspunkter på kretskortet, och om det finns föroreningar på dessa anslutningspunkter kan det leda till kortslutningsproblem. Dessa föroreningar kan avlägsnas genom att tvätta för att undvika uppkomsten av kortslutning.



3. Säkerställ ytfinishen på det tryckta kretskortet: Ytfinishen på kretskortet har en betydande inverkan på dess slutliga utseende och prestanda. Om det finns fläckar och defekter på kretskortets yta kan det påverka dess slutliga produktkvalitet och konkurrenskraft på marknaden. Vattensköljning kan säkerställa jämnheten på ytan på det tryckta kretskortet.

4. Säkerställ kretsens elektriska prestanda: Om det finns föroreningar och rester på kortets yta kan det ha en negativ inverkan på dess elektriska prestanda. Genom vattensköljning kan dessa föroreningar och rester avlägsnas, vilket säkerställer kretsens elektriska prestanda.



Vattenspolningen är en viktig process i produktionen av kretskort. Jämfört med andra processer är vattenspolningsprocessen relativt enkel, men processen har en viktig roll för kvaliteten på kretskortet och är en viktig garanti för den höga kvaliteten på kretskortet.
