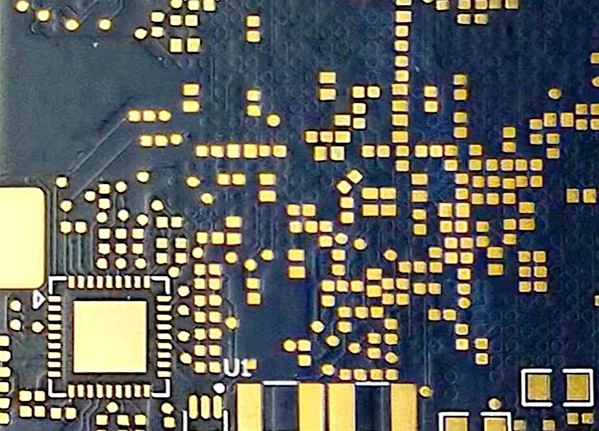

Hartspluggad bräda

Hartspluggat kort hänvisar till kretskortet tillverkat av hartspluggad process. Förutom hartspluggad process, finns det också lödmask plugged process (grönt bläck plugged process).

Under de senaste åren, med utvecklingen av miniatyrisering av monteringskomponenter, har ledningstätheten för kretskort kontinuerligt förbättrats, och plandensiteten för den ursprungligen krympande öppningen, linjebredden och linjeavståndet har blivit en flaskhals. Att öka den tredimensionella tätheten har blivit ett nytt genombrott.

På grundval av detta designar många kunder det genomgående hålet eller det blinda begravda hålet i anslutningsdynan, vilket kallas det inre hålet i dynan. Tillsammans med detta är designen av det hartspluggade hålet i dynan. Det vill säga plugga det genomgående hålet med harts, slipa och jämna ut det med sliptejp efter härdning, ta bort överskottet av harts från hålet och sänk sedan koppar, plåt elektricitet och gör kretsscheman på ytan av plugghålet.

Skillnaden mellan hartstängd och grön bläcktappad skiva

Innan hartsplugghålsprocessen blev populär använde PCB-tillverkarna i allmänhet den gröna oljepluggade processen med en relativt enkel process, men den gröna oljepluggade skivan skulle krympa efter härdning, vilket inte kunde uppfylla användarens krav på hög fyllighet. Den hartsproppade processen använder harts för att plugga det inbäddade hålet i det inre lagret HDI före pressning, vilket perfekt löser problemen som orsakas av det gröna bläcket som är pluggat och balanserar motsättningen mellan tjocklekskontrollen av pressmedielagret och utformningen av det inre. lager HDI hålfyllning.
